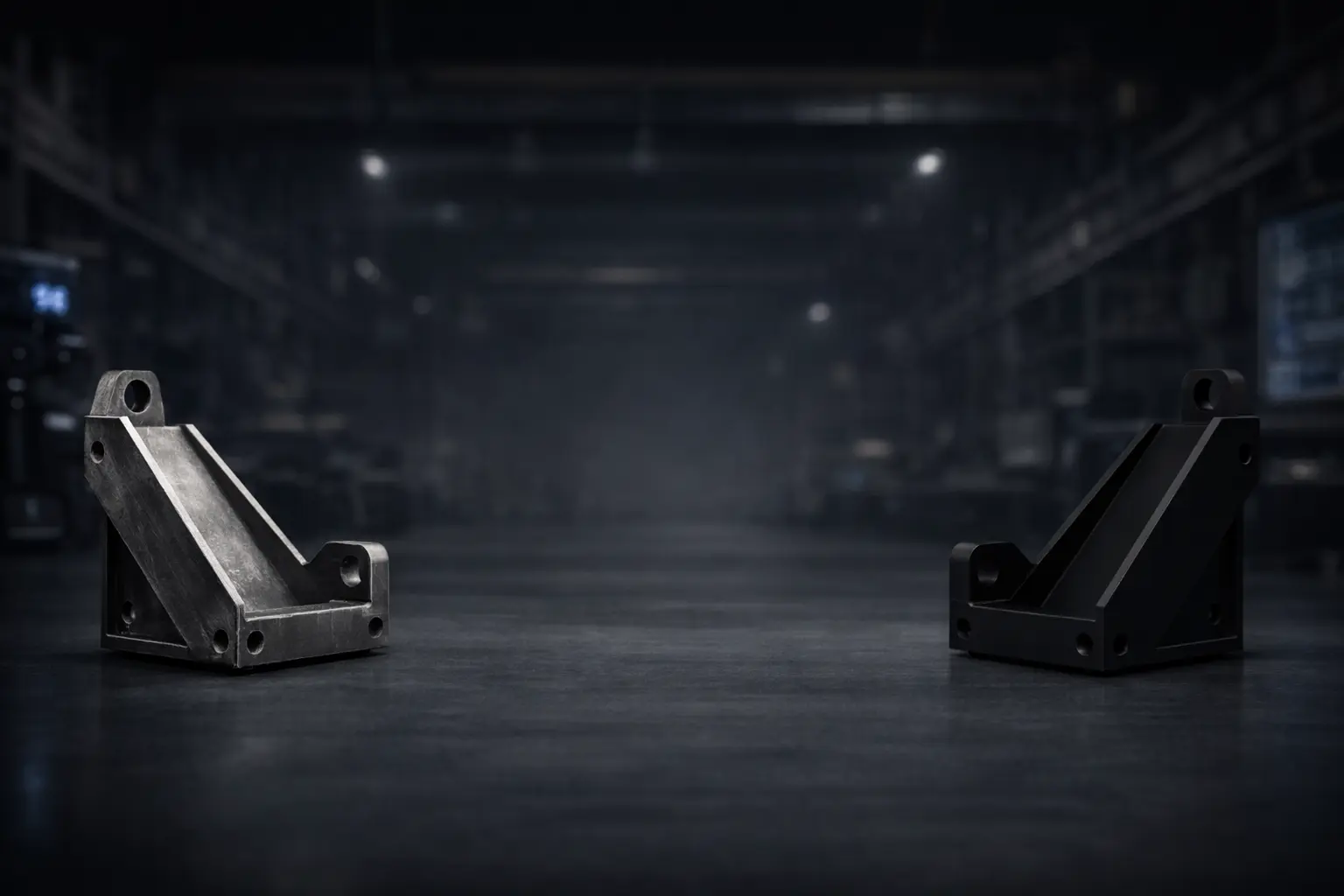

Metallisches Originalbauteil neben rekonstruierter schwarzer Bauteilversion
    Referenz · Sondermaschinenbau / Reverse Engineering

    Reverse Engineering per 3D-Scan – vom Musterteil zum fertigungsgerechten CAD-Datensatz

    Für ein Maschinenbauteil lagen keine verwertbaren Konstruktionsdaten mehr vor – nur noch das physische Musterteil. Statt ungenauem Handaufmaß oder unsauberer Behelfslösung wurde das Bauteil digital erfasst, als parametrisches CAD rekonstruiert und inklusive technischer Zeichnung dokumentiert.

    Branche
    Industrieller Sondermaschinenbau
    Ausgangslage
    Bauteil nur noch als physisches Muster vorhanden
    Verfahren
    Praxis → 3D-Scan → CAD → Zeichnung
    Ergebnis
    Parametrischer Datensatz für Fertigung & Doku

    Ausgangslage

    Das benötigte Bauteil war im Unternehmen nur noch physisch vorhanden. Eine belastbare CAD-Datei, technische Zeichnung oder saubere Dokumentation existierte nicht mehr. Damit fehlte die Grundlage für Nachfertigung, Anpassungen oder eine wirtschaftliche Weiterentwicklung der Komponente.

    Gleichzeitig war klassisches Nachmessen keine saubere Lösung: Zu viele Konturen, zu viele funktionsrelevante Flächen und zu viel Unsicherheit bei der Übertragung in einen wirklich nutzbaren Datensatz. Gefragt war also kein grobes Modell, sondern eine digitale Basis, die für Fertigung und Zukunftssicherung wirklich taugt.

    So entsteht der Datensatz

    Damit aus einem physischen Muster ein belastbarer Datensatz wird, klären wir zuerst Ziel und Funktionsflächen, erfassen dann die Geometrie als Mesh, rekonstruieren ein fertigungsgerechtes CAD und leiten auf Wunsch eine technische Zeichnung ab. So bleibt das Bauteil reproduzierbar – auch wenn Originaldaten fehlen.

    Schritt 1
    Praxis
    Ausgangslage & Ziel klären
    Funktionsflächen & Passungen definieren

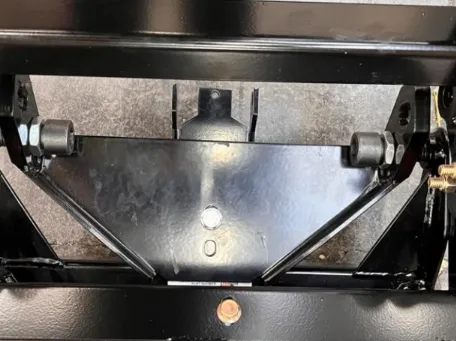

    Praxisaufnahme des vorhandenen Bauteils im eingebauten Zustand
    Praxisaufnahme
    • Ziel: Ersatz, Optimierung oder QS
    • Toleranzen realistisch festlegen
    Schritt 2
    3D-Scan
    Geometrie erfassen
    Messbare Datengrundlage

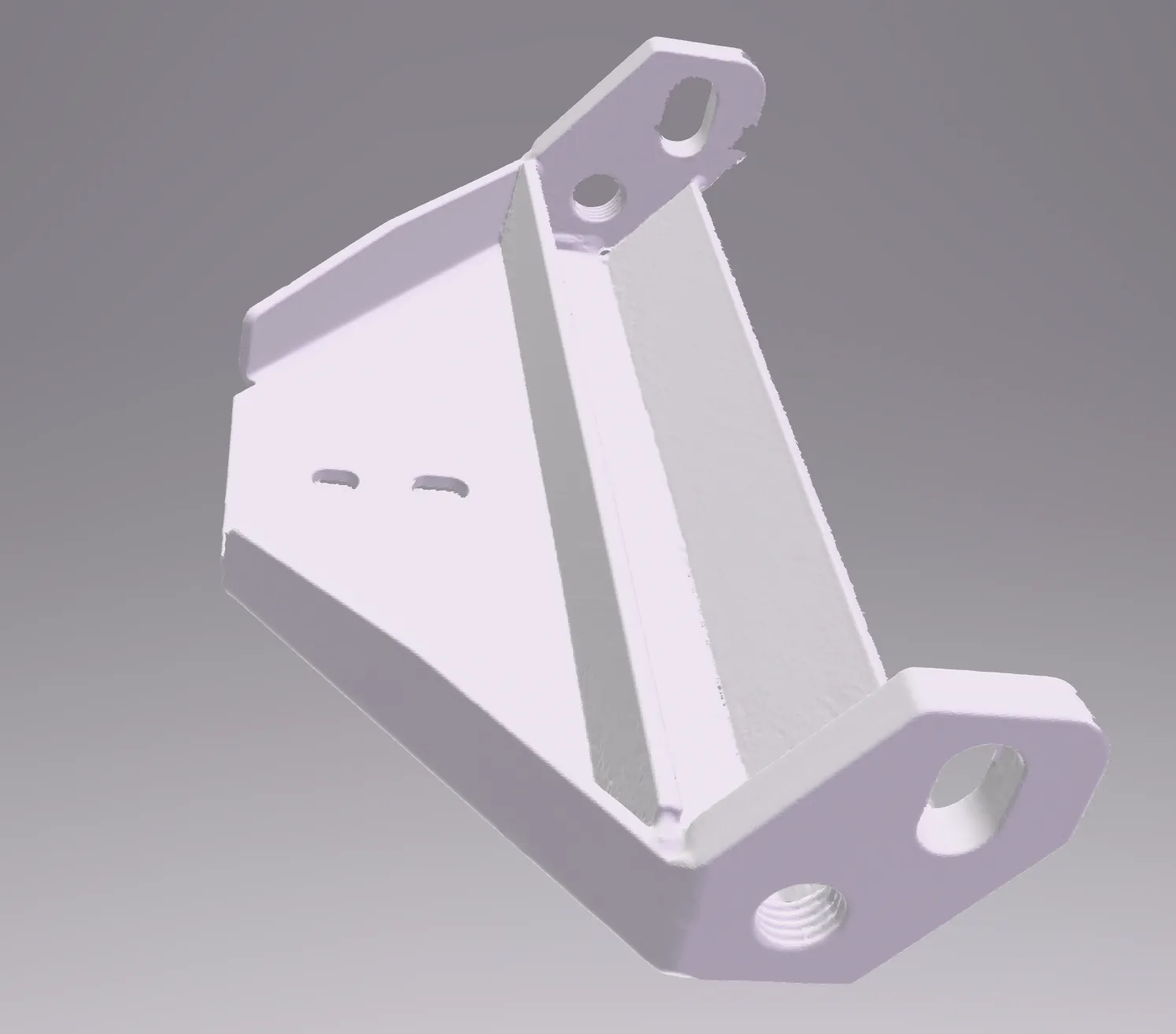

    Mesh-Modell des gescannten Bauteils
    Scan (Mesh)
    • Optional: Abweichungen & Verschleiß dokumentieren
    • Basis für das CAD
    Schritt 3
    CAD
    Rekonstruktion & Bereinigung
    Bemaßbar, änderbar, reproduzierbar
    CAD-Rekonstruktion des Bauteils
    CAD-Rekonstruktion
    • Funktionsflächen sauber definiert
    • Freigabe-Schleife mit dir
    Schritt 4
    Zeichnung
    Fertigung & Doku
    Zeichnung & Ableitungen möglich

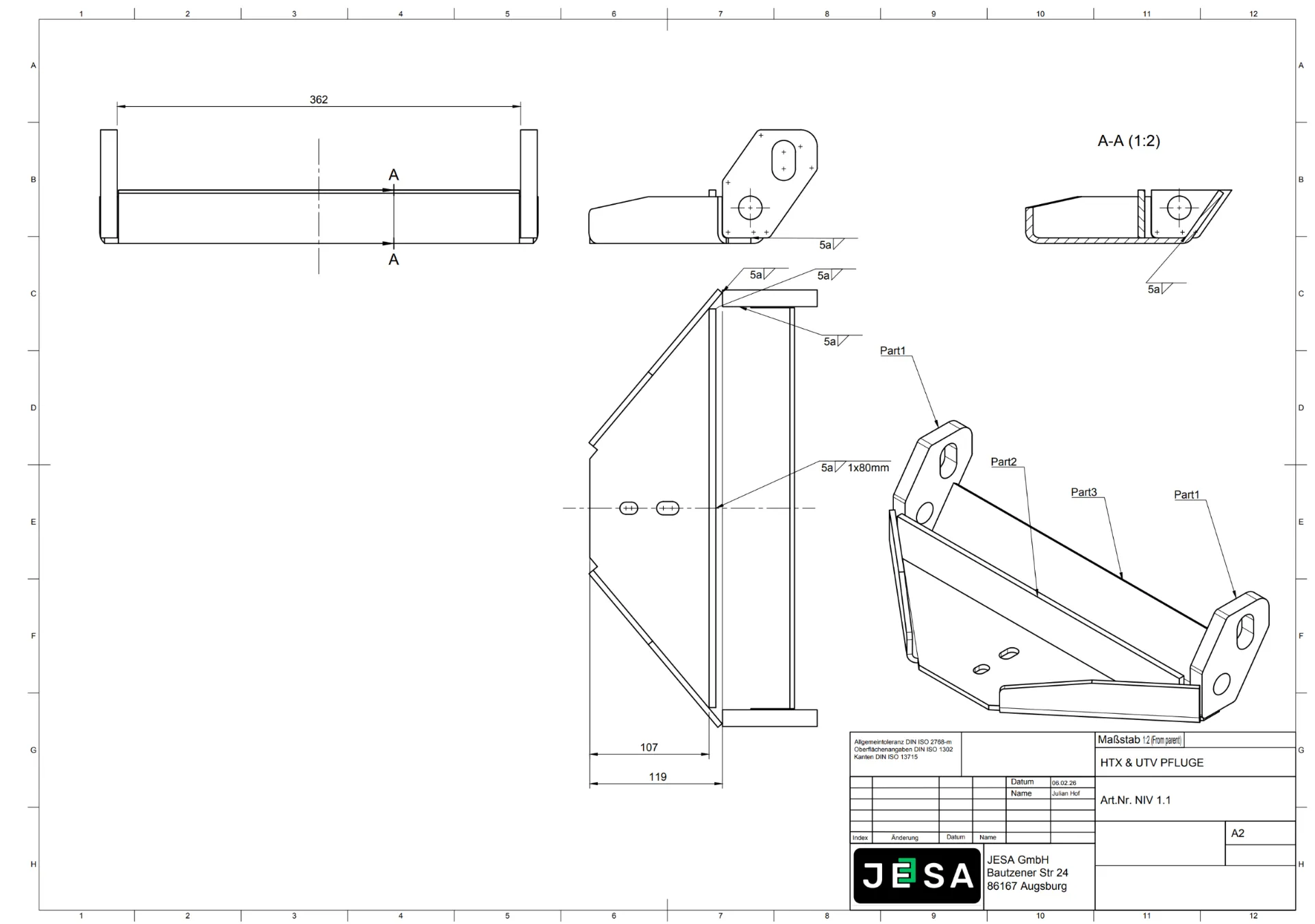

    Technische Zeichnung des rekonstruierten Bauteils
    CAD / Zeichnung
    • Datenformate je nach Bedarf
    • Bereit für Fertigung/Partner

    Ergebnis

    JESA digitalisierte ein Maschinenbauteil per 3D-Scan, rekonstruierte daraus ein parametrisches CAD-Modell und erstellte zusätzlich eine technische Zeichnung. So wurde aus einem physischen Muster ein belastbarer Datensatz für Nachfertigung, konstruktive Anpassungen und langfristige Dokumentation – ohne manuelles Aufmaß als Engpass.

    CAD-Rendering eines per 3D-Scan rekonstruierten Maschinenbauteils – Referenzprojekt von JESA

    Rekonstruiertes CAD-Modell als Grundlage für Fertigung, Anpassung und technische Dokumentation

    Datenbasis
    Physisches Musterteil
    Deliverables
    CAD + technische Zeichnung
    Nutzen
    Nachfertigbar & reproduzierbar

    Was diese Lösung gebracht hat

    Vom Musterteil zur belastbaren Datenbasis

    Aus einem physischen Einzelteil wurde ein CAD-Datensatz, der messbar, änderbar und reproduzierbar nutzbar ist – statt von einem einmaligen Muster abhängig zu bleiben.

    Änderungen künftig ohne Neustart

    Weil das Bauteil parametrisch rekonstruiert wurde, lassen sich spätere Anpassungen deutlich sauberer umsetzen als bei reinem Mesh oder erneutem Aufmaß.

    Direkte Basis für Nachfertigung

    Der rekonstruierte Datensatz kann unmittelbar für 3D-Druck, CNC oder weitere Fertigungswege genutzt werden – ohne den Umweg über unsaubere Zwischenlösungen.

    Dokumentation für Einkauf und Technik

    Mit technischer Zeichnung und verwertbaren Datenformaten ist das Bauteil nicht nur gefertigt, sondern auch für künftige Beschaffung und interne Abläufe sauber dokumentiert.

    Häufige Fragen zu Reverse Engineering per 3D-Scan

    Datenbasis, Weiterverarbeitung und typische Einsatzfälle für rekonstruierte Bauteile.

    JESA setzt Reverse Engineering per 3D-Scan vor allem dann ein, wenn Bauteile nur noch als physisches Muster vorliegen, CAD-Daten fehlen oder vorhandene Teile für Nachfertigung und Dokumentation digital nutzbar gemacht werden sollen.

    JESA liefert auf Wunsch nicht nur das Mesh, sondern ein rekonstruiertes CAD-Modell und eine technische Zeichnung. Damit ist das Ergebnis direkt für Fertigung, interne Freigaben und spätere Anpassungen nutzbar.

    Ja. Genau dafür wird der Datensatz typischerweise aufgebaut. JESA rekonstruiert die Geometrie so, dass sie nicht nur visualisiert, sondern auch für 3D-Druck, CNC-Bearbeitung oder andere Fertigungsprozesse weiterverwendet werden kann.

    JESA stellt je nach Anwendungsfall typische Austauschformate wie STEP oder IGES bereit. Für additive Fertigung sind auch STL-Daten möglich, ergänzt durch technische Zeichnungen für Dokumentation und Abstimmung.
